产品名称:GT-ZJX剪断销继电器

应用范围:
用于水轮机保护中,作为反映水轮机剪断销折断时的信号元件。

热线:0731-84260990

商务1:13607487153

商务2:18973139513


  • 产品描述
  • 相关案例
  • 联系国通
    一、概述
    GT-ZJX型剪断销信号装置用于水轮机保护中,作为反映水轮机剪断销折断时的信号元件。

    二、技术参数
    (1)工作电源:额定值AC/ DC220V,最大范围AC85-264V50/60Hz、DC120-370V
    (2)输出信号触点容量:5A/AC250V(阻性)
    (3)工作温度:-20℃~70℃
    (4)储存温度:-40℃~85℃
    (5)外形尺寸:W160*H80*L125mm
    (6)安装尺寸:W151*H76mm(面板嵌入式安装)
    (7)整机功耗:<5W
    (8)整机重量:280g

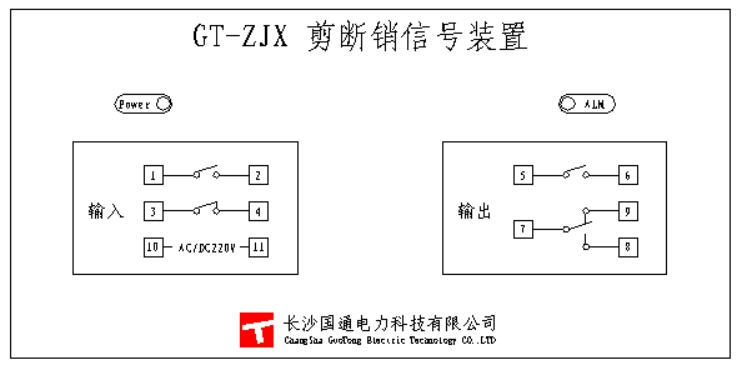

    三、面板图


    四、仪表背部接线端子排列位置、功能说明


    1 2 3 4 5 6 7 8 9 10 11 12
    常开 常闭 K1A K1B K2com K2no K2nc L/+ N/- FG
    剪断销信号输入 报警输出继电器 工作电源 大地
    注:(1) 5、6端子为K1报警继电器的常开输出
        (2) 7、8端子为K2报警继电器的常开输出,7、9端子为K2报警继电器的常闭输出。


    五、工作原理
    (1) 装置上电后面板上的“Power”电源指示灯亮;
    (2) 剪断销的“常开”接法:将剪断销的常开信号接至1、2端子;
    (3) 剪断销的“常闭”接法:短接1、2端子后,将剪断销的常闭信号接至3、4端子;
    (4) 任意一种方式下剪断销剪断时,两个信号继电器K1/K2同时动作,“ALM”报警指示灯亮。
