产品名称:GTB-841备用电源自投装置

应用范围:
主要应用于110kV及以下电压等级的备用电源自投,它集保护、控制、测量、通信、录波功能于一体,实现线路、变压器等的自动投切、保护、测量及断路器控制功能。

热线:0731-84260990

商务1:13908455596

商务2:18973139513


  • 产品描述
  • 相关案例
  • 联系国通

    1. 应用范围

    GTB84X备用电源自投装置,主要应用于110kV及以下电压等级的备用电源自投,它集保护、控制、测量、通信、录波功能于一体,实现线路、变压器等的自动投切、保护、测量及断路器控制功能。

    2. 功能配置及特点

    功能配置表
     分类 功能名称 GTB-841 GTB-842 GTB-843
     保护  功能 进线互投
    主变互投
    分段自投
    备用变自投
    备用变电流保护
    进线加速保护
    主变加速保护
    三级过负荷联切
    TV断线告警
    位置异常告警
     测控  功能 遥信开入采集、事故遥信
    P、Q、IA、IC、Uab、Ubc、Uca、f等模拟量的遥测
    开关事故分合次数统计
    事件SOE告警
    故障录波
     对时 可实现GPS对时、网络对时
     通信 以太网、RS232/485通信接口

    GTB-841装置配置了八种基本方式的进线自投功能和四种方式的分段(桥)开关自投功能。适用于110kV及以下电压等级的两条进线带双母或单母带分段运行方式的备用电源自动投切。
    GTB-842装置配置了四种基本方式的两卷变自投功能和四种方式的分段(桥)开关自投功能;适用于110kV及以下电压等级的两条进线(两卷变)带双母或单母带分段运行方式的变压器高低压侧各带断路器的备用电源自动投切。
    GTB-843适用于10kV系统的变压器自投,同时含低压分段开关复压过流保护等。

    主要特点

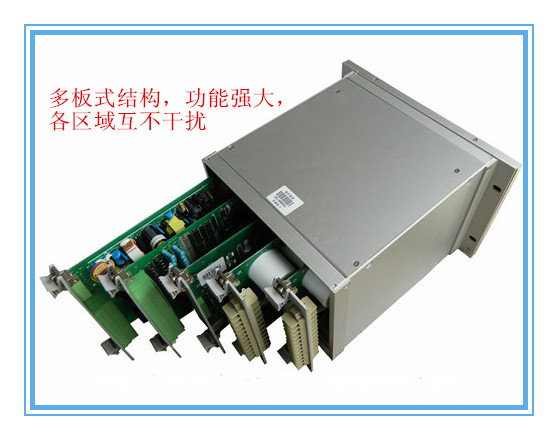

    a. 4U标准铝型材机箱,组合插件式结构,后插拔机箱,各功能模块单独设计,强弱电彻底分离,抗干扰能力强,现场维护方便;
    b. 多CPU智能插件设计,开入开出插件实现实时完全自检;可检测到每个继电器线圈;
    c. 插件间基于CANBUS总线联系,减少插件间连线,接插不良实时检测;
    d. 双32位机系统,系统冗余大;保护功能采用德州仪器公司出品的32位浮点DSP处理器,程序及数据在片内运行;运行速度快,可靠性高;
    e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现,速度快,片内存储容量大,网络接口能力强;
    f. 16位AD采样,测量精度高;每周波48点采样,谐波处理能力强;
    g. 保护模块采用计算机辅助图形界面原理设计,便于系列产品二次开发与功能修改,工程设计灵活、快捷;
    h. 选用192X64单色图文液晶,中文界面菜单;可灵活选用双以太网、双485接口;
    i. 可保存不少于500个最近发生的事件报告及运行报告;
    j. 人机管理模块采用实时多任务操作系统,界面、网络等任务实时性好;
    k. 可存储10套保护定值,双重化定值区自检及互检相结合,定值切换安全方便;
    l. 基于电力工业标准DL/T667-1999(IEC 60870-5-103)的标准通信规约,方便与微机监控或保护管理机联网通讯。

    3. 技术指标

    3.1 额定数据

    a. 额定直流电压: 220V(110V订货时注明)  允许偏差+15%,-20%
    b. 额定交流数据: 相电压         100/√3V
                              零序电压         100V
                              交流电流         5A (1A订货时注明)
                              额定频率         50Hz (60Hz订货时注明)
    c. 热稳定性:
    交流电压回路:    长期运行      1.4Un
    交流电流回路:    长期运行      2In
                                        10s       20In
                                          1s       40In

    3.2 功耗

    a. 交流电压回路:    每相不大于0.5VA;
    b. 交流电流回路:    In = 5A时每相不大于1VA;In = 1A时每相不大于0.5VA;
    c. 保护电源回路:    正常工作时,不大于10W;保护动作时,不大于15W。

    3.3 环境条件

    a. 环境温度:
    工作: -25℃~+55℃。
    储存: -25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
    b. 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时,平均最大湿度不超过50%。
    c. 大气压力:80kPa~110kPa(相对海拔高度2km以下)。

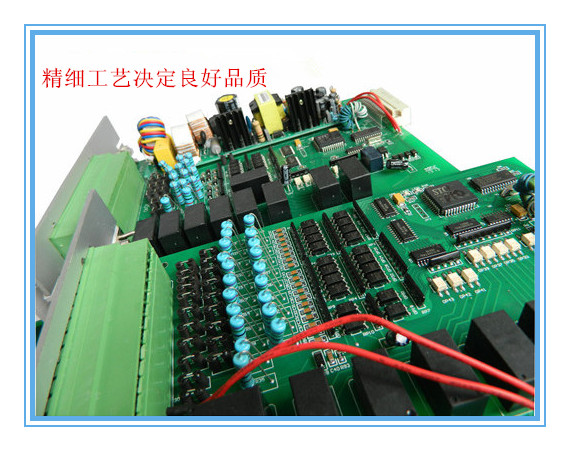

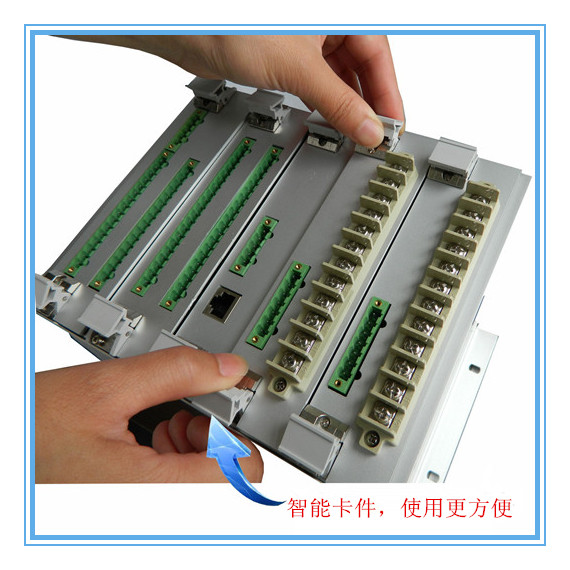

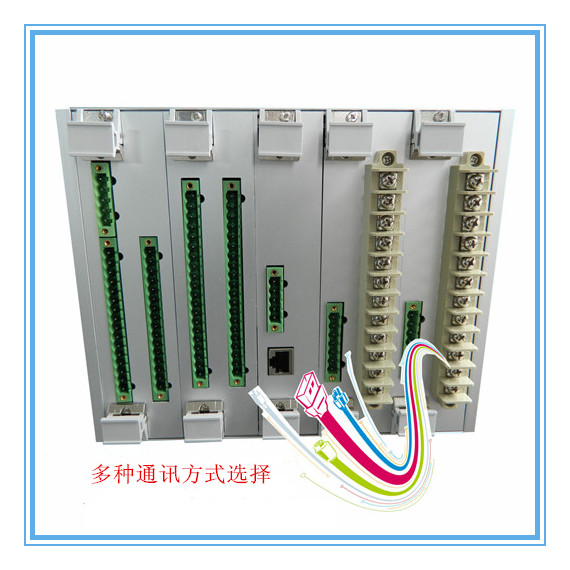

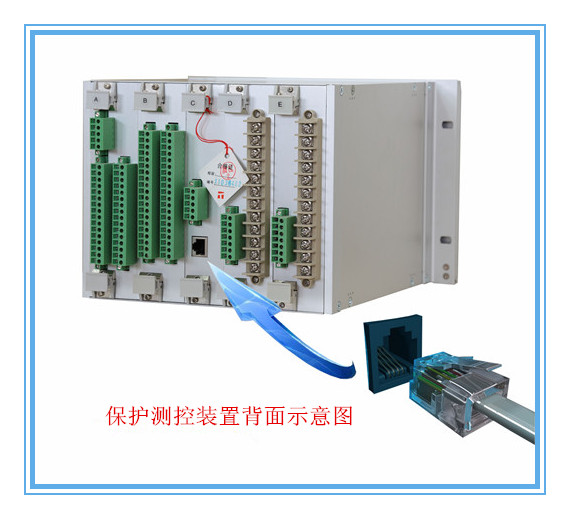

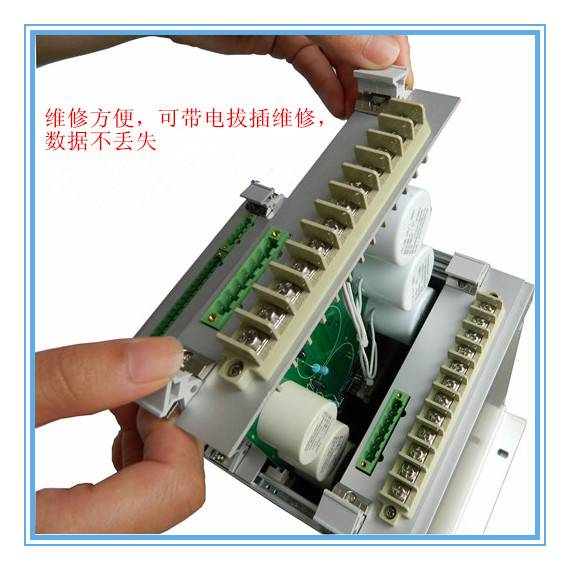

    GTB-841备用电源自投装置产品细节图:
